5-Achs-CNC-Bearbeitungsdienste

Prozessprinzip + Vorteile

Die 5-Achsen-Bearbeitung fügt der Standard-X/Y/Z-Bewegung zwei Rotationsachsen hinzu, sodass das Schneidwerkzeug das Werkstück in einer einzigen Einstellung praktisch aus jeder Richtung nähern kann. Da jedes Merkmal dasselbe Datum referenziert, bleiben die Toleranzen zwischen Flächen, Löchern und Profilen eng, ohne dass sich die Ansammlung durch das Neufixieren über mehrere Setups hinweg anhäuft. Unterschnitte, Compoundwinkel, tiefe Taschen und komplexe gekrümmte Oberflächen, die vier oder mehr 3-Achsen-Aufbauten erfordern würden, werden in einem durchgehenden Programm abgeschlossen – und die Fähigkeit des Werkzeugs, den optimalen Schnittwinkel über die gekrümmte Geometrie zu halten, führt zu einer besseren Oberflächenoberfläche als 3-Achsen-Approximationen.

Bearbeitungsmöglichkeiten

Bearbeitungsgenauigkeit

Standard: ±0,01 mm | Präzision: ±0,005 mm
Maximale Bauteilgröße (5-Achse)

Bis zu 1.200 mm × 1.000 mm × 800 mm
Mindestgröße des Merkmals

0,5 mm (Schlitzbreite, Bohrdurchmesser)
Äxten

Simultane 5-Achsen (A/B/C Rotation + X/Y/Z linear)
Oberflächenfinish

Ra 0,4–1,6 μm in der Bearbeitung; Ra 0,2 μm mit Polieren
Typische Vorlaufzeit

Prototypen: 5–10 Tage | Produktion: 15–35 Tage
MOQ

Kein Minimum – einzelne Prototypen bis Massenproduktion
Materialien

52+ Metalle und technische Kunststoffe

CNC-Fräsfabrik

Gegründet	2000
Anzahl der Maschinen	70+
Standort	Zhongshan

CNC-Drehfabrik

Gegründet	2000
Anzahl der Maschinen	30+
Standort	Zhongshan

Druckgussfabrik

Gegründet	2010
Anzahl der Maschinen	10+
Standort	Zhongshan

Spritzgussfabrik

Gegründet	2008
Anzahl der Maschinen	20+
Standort	Zhongshan

Schmiedefabrik

Gegründet	2014
Anzahl der Maschinen	10+
Standort	Zhongshan

Bearbeitungsfähige Materialien

Wir unterstützen 5-AchsenCNC-Bearbeitungsdienstevon über 52 Metallen und technischen Kunststoffen, die flexible und zuverlässige Materialwahl für die vielfältige Teileproduktion bieten. Nachfolgend finden Sie unsere materiellen Informationen:

Metalle & Legierungen
Kunststoffe

Metalle	Merkmale	Gemeinsame Klassen
Aluminiumlegierungen	Leicht, ausgezeichnete Machbarkeit und überlegene Oberflächenbehandlungskompatibilität.	6061, 7075, 5052, 2024, 6082, 6063, 2011, 5083, MIC6.
Edelstahl	Hohe Korrosionsbeständigkeit, außergewöhnliche Festigkeit und langfristige Stabilität.	303, 304, 316, 17-4PH, Doppelhaus 2205
Kohlenstoffstahl	Hohe Festigkeit, stabile Verarbeitung und ausgezeichnete Kosteneffizienz.	1045 (45#), 1020, A36 (Q235), Q345.
Legierter Stahl	Verschleißbeständig, hohe Ermüdungsfestigkeit und optimierte mechanische Eigenschaften nach der Wärmebehandlung.	4140, 4340, D2, M2.
Messing	Ausgezeichnete Bearbeitbarkeit, Korrosionsbeständigkeit und hohe Maßpräzision.	C360, C260, C280.
Zinklegierungen	Ausgezeichnete Flüssigkeit, kosteneffizient und ideal für präzise ästhetische Komponenten.	Zamak 3 (Standard), Zamak 5 (Hohe Festigkeit), Zamak 2 (Verschleißfestigkeit),
Titanlegierungen	Hoher Festigkeits-Gewichts-Verhältnis, überlegene Korrosionsbeständigkeit und Leichtgewicht (hohe Bearbeitungsschwierigkeit).	Ti-6Al-4V (Klasse 5), Grad 2 (CP).
Inconel	Hochtemperaturbeständigkeit, Korrosionsbeständigkeit und Ermüdungsbeständigkeit; Für hochfeste Bauteile in extremen Umgebungen entwickelt.	Inconel 718
Invar36	Extrem niedriger Wärmeausdehnungskoeffizient (CTE) bei Raumtemperatur, ausgezeichnete Maßstabilität und gute Duktilität. Er behält auch bei Temperaturschwankungen nahezu konstante Abmessungen.	Invar36

Wann Sie 5-Achsen-CNC-Bearbeitungsdienste auswählen

5-Achsen-CNC-Bearbeitungsdienste sind ideal für Bauteile mit komplexen Oberflächen, mehreren Bearbeitungswinkeln oder Merkmalen auf mehreren Seiten. Indem das Schneidwerkzeug das Werkstück aus verschiedenen Richtungen nähern lässt, können in einer einzigen Einrichtung mehr Funktionen ausgeführt werden.

Ziehen Sie 5-Achsen-CNC-Bearbeitungsdienste in Betracht, wenn Ihre Teile Folgendes benötigen:

Zusammengesetzte Winkel und geneigte Löcher
Undercuts und schwer zugängliche Merkmale
Tiefe Taschen oder komplexe innere Konturen
Gekrümmte und freie Flächen
Enge Positionstoleranzen zwischen mehreren Flächen
Weniger Setups und weniger fixturbezogene Fehler
Verbesserte Oberflächenkonsistenz bei komplexen Profilen

Typische Komponenten umfassen Laufräder, Turbinenblätter, Luft- und Raumfahrthalterungen, medizinische Instrumententeile, Robotergelenke, Formeinsätze und komplexe Ventilkörper.

3-Achsen- vs. 5-Achsen-CNC-Bearbeitung

Die Wahl der richtigen Bearbeitungsmethode hilft, die Komplexität, Präzision, Produktionszeit und Kosten auszubalancieren.

Vergleich	3-Achsen-CNC-Bearbeitung	5-Achs-CNC-Bearbeitung
Achsenbewegung	X, Y und Z	X, Y und Z plus zwei Rotationsachsen
Geeignete Geometrie	Einfache und flache Teile	Komplexe, gekrümmte und mehrwinkelige Teile
Anzahl der Setups	Oft erfordert es mehrere Setups	Weitere Funktionen wurden in einem Setup abgeschlossen
Undercut-Fähigkeit	Begrenzt	Geeignet für viele Unterschnitte und geneigte Merkmale
Oberflächenfinish	Geeignet für Standardflächen	Bessere Werkzeugorientierung für gekrümmte Flächen
Typische Anwendungen	Platten, Halterungen und einfache Gehäuse	Laufräder, Schaufel, Formen und komplexe Bauteile

Für einfache Bauteile mit leicht zugänglichen Funktionen kann die 3-Achsen-Bearbeitung eine wirtschaftlichere Lösung bieten. Für komplexe Bauteile, die enge Beziehungen zwischen Oberflächen, Löchern und Profilen erfordern, kann die 5-Achsen-Bearbeitung die Genauigkeit verbessern und wiederholte Positionierungen reduzieren.

Industrien, die 5-Achsen-CNC-Bearbeitungsdienste nutzen

Die 5-Achsen-Bearbeitung eignet sich für Industrien, die komplexe Geometrie, enge Toleranzen und zuverlässige Maßkonsistenz erfordern.

Luft- und Raumfahrt

Verwendet für Strukturhalterungen, Turbinenkomponenten, Motorteile, Kraftstoffsystemkomponenten und leichte Aluminium- oder Titanteile.

Automobil

Geeignet für Prototypenmotorkomponenten, Fahrwerksteile, Leistungskomponenten, Getriebegehäuse und komplexe Werkzeuge.

Robotik und Automatisierung

Verwendet zur Herstellung von Robotergelenken, Aktuatorgehäusen, Endeffektkomponenten, Montagehalterungen und Teilen von Präzisionsbewegungssystemen.

Medizinische Ausrüstung

Geeignet für chirurgische Instrumentenkomponenten, Gerätegehäuse, Implantatprototypen und Präzisionsvorrichtungen, die glatte Oberflächen und genaue Maße erfordern.

Marine und Energie

Verwendet für Laufräder, Propeller, hydraulische Bauteile, Ventilgehäuse und korrosionsbeständige Bauteile mit komplexen Profilen.

Kunststoffe	Merkmale	Gemeinsame Klassen
ABS	Hohe Zähigkeit, leicht zu bearbeiten und stabile Formung.	Prototypen, ästhetische Gehäuse und funktionale Validierungsteile.
PC (Polycarbonat)	Optische Transparenz, hohe Zähigkeit und Schlagfestigkeit.	Transparente Bauteile, Schutzabdeckungen und Vorrichtungs-/Vorrichtungsgehäuse.
POM (Delrin/Acetal)	Niedriger Reibungskoeffizient, hohe Verschleißfestigkeit und ausgezeichnete Maßstabilität.	Schieber, Zahnräder, Buchsen und bewegliche Strukturteile.
PA (Nylon)	Hohe Zähigkeit, Verschleißfestigkeit und Hitzebeständigkeit	Befestigungselemente, tragende Bauteile und industrielle Maschinenteile.
PEEK	Hochtemperaturbeständigkeit, überlegene chemische Beständigkeit und extreme mechanische Leistung.	Luft- und Raumfahrt-, Medizin- und High-End-Präzisionstechnik.
PMMA (Acryl)	Hohe Transparenz und ausgezeichnete visuelle Klarheit.	Lichtabdeckungen, Fenster und Ausstellungsbauteile.
PVC / PTFE (Teflon)	Chemische/korrosionsbeständige und antihaftbelagte Oberflächeneigenschaften (PTFE).	Dichtungen, Dichtungen und korrosionsbeständige Bauteile.

Erfahren Sie mehr über unser Material

Herstellbare Produktkategorien

Luft- und Raumfahrtstrukturteile

Flügelrippen, Halterungen, Schottbefestigungen, Komponenten des Kraftstoffsystems;

Formeinsätze und Werkzeuge

Komplexe Hohlraumgeometrie, Spritzgusseinsätze;

Laufräder und Turbinenkomponenten

Pumpenlaufrade, Verdichterräder, Turbinenschaufeln;

Marine und Offshore-Hardware

Komplexe Ventilkörper, hydraulische Antriebskörper;

Toleranz- und Qualitätskontrolle

Wir haben ein umfassendes Qualitätsmanagementsystem etabliert, bei dem ein erfahrenes Team die Produktpräzision und -konsistenz während des gesamten Prozesses gewährleistet.

Unsere Qualitätsverfahren umfassen: IQC (Incoming Quality Control) → FAI (First Article Inspection) → In-process Sampling Inspection → OQC (Outgoing Quality Control). Jeder Schritt hält sich an strenge Standards, die stabile Prozesse und einheitliche Maße garantieren.

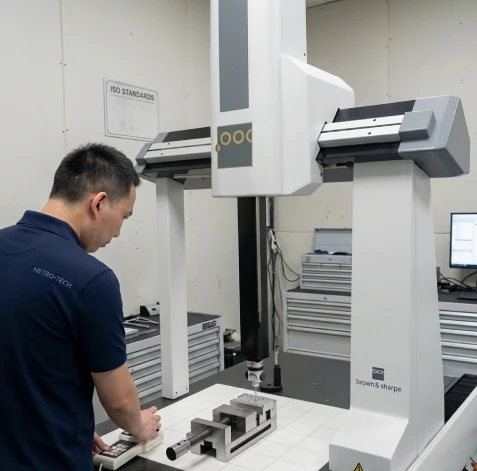

Ausgestattet mit CMMs, Projektoren, Bremssätteln, Härteprüfern und anderen Inspektionswerkzeugen, liefern wir CMM-Berichte, Maßberichte und vollständige Inspektionsprotokolle, wobei wir Toleranzen innerhalb von ±0,005–0,01 mm einhalten.

Wir unterstützen maßgeschneiderte Akzeptanzkriterien und Inspektionspläne, die auf die Anforderungen des Kunden zugeschnitten sind, und gewährleisten vollständige Rückverfolgbarkeit und zuverlässige Qualitätssicherung von der Planung bis zur Lieferung.

Kooperation und Bearbeitungsprozess

1. Einreichung der Zeichnung

Laden Sie 2D- und 3D-Dateien hoch, geben Sie Material, GD&T-Anforderungen, Oberflächenoberfläche und Menge an. Angebote innerhalb von 24–48 Stunden abgeben.

2. DFM-Rezension

Gleichzeitiges 5-Achsen-Schneiden auf allen komplexen Oberflächen. In-process Probing kritischer Dimensionen in definierten Intervallen.

3. CAM-Programmierung

ULL 5-Achs-Werkzeugweg programmiert und simulationsverifiziert. Vorrichtungen, die darauf ausgelegt sind, die Anzahl der Setups zu minimieren. Erstartikel-Setup vor dem Batch-Run bestätigt.

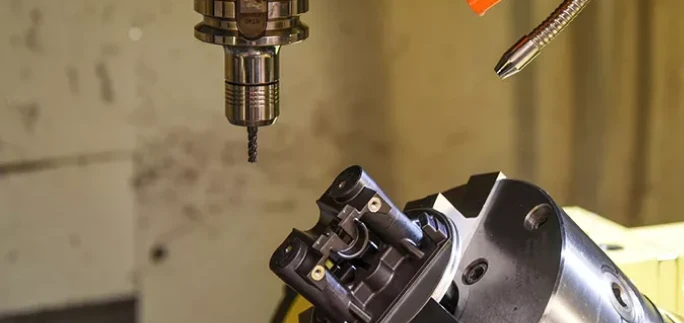

4. 5-Achsen-Bearbeitung

Gleichzeitiges 5-Achsen-Schneiden auf allen komplexen Oberflächen. In-process Probing kritischer Dimensionen in definierten Intervallen.

5. Sekundärbetrieb

Schleifen für hochpräzise Lageranpassungen, Gewinde/Gewinde, Entgraten aller Merkmale.

6. Oberflächenbehandlung

Es wird Passivierung, Beschichtung, Anodizierung, Dacromet oder eine andere vorgegebene Beschichtung aufgetragen. Kritische Dimensionen wurden nach der Behandlung erneut überprüft.

7. Endinspektion und Lieferung

CMM-vollständige Inspektion, Dimensionsbericht erstellt. Korrosionsschutzverpackungen; DHL/FedEx/Fracht nach deinen Bedingungen verschickt.

FAQ

Wann sollte ich 5-Achsen-Bearbeitung statt 3-Achs-Bearbeitung verwenden?

Verwenden Sie die 5-Achsen-CNC-Bearbeitung, wenn Ihr Teil Merkmale auf mehreren Flächen mit engen True-Position-Anforderungen dazwischen hat, wenn die Geometrie Unterschnitte oder Compoundwinkel enthält, die aus einer festen Richtung nicht zugänglich sind, oder wenn eine Reduzierung der Aufbauanzahl erforderlich ist, um Toleranzen oder Vorlaufzeiten zu erreichen. Für einfache prismatische Bauteile ist die 3-Achs-Mechanik schneller und kostengünstiger.
Bietet ihr simultane 5-Achsen an oder nur 3+2 Positions-Steuerung?

Wir unterstützen beides. Gleichzeitige 5-Achse (Werkzeugachse wechselt während des Schneidens kontinuierlich) für komplexe, gebogene Oberflächen wie Laufräder und Turbinenblätter. 3+2 Positionell (Teil zwischen den Schnitten neu positioniert) für Teile mit Mehrflächenmerkmalen, bei denen keine kontinuierliche Bewegung erforderlich ist. Der richtige Ansatz wird während der DFM-Überprüfung bestätigt.
Wie hoch ist Ihre Vorlaufzeit für Prototypen bei 5-Achsen-Bauteilen?

Typischerweise 5–10 Arbeitstage für komplexe 5-Achsen-Bauteile, abhängig von Geometrie und Material. Einfachere Teile können für eine 3–5-tägige Express-Prototyping qualifiziert sein. Bestätigen Sie beim Angebot.
Kannst du schwierige Materialien wie Inconel oder Titan bearbeiten?

Ja. Titan (Grade 2, Ti-6Al-4V) und Inconel (625, 718) sind reguläre Materialien in unserer 5-Achsen-Arbeit. Diese erfordern langsame Schnittstrategien, Hochdruckkühlmittel und spezielle Werkzeuge – alles in unseren Angebots- und Programmierungsprozess einfließend.
Welche Dateiformate akzeptiert ihr?

3D-Modelle: STEP, IGS, X_T, SolidWorks, CATIA, Pro/E. 2D-Zeichnungen: PDF, DWG, DXF. STEP wird für 5-Achsen-CAM bevorzugt – es erhält die Geometrie am zuverlässigsten für komplexe Flächen. Keine Zeichnung? Senden Sie eine Probe oder Referenzmaße und wir helfen Ihnen.
Wie sind Ihre Zahlungsbedingungen?

Bestellungen unter 1.000 $: 100 % im Voraus. Bestellungen $1.000+: 50 % Anzahlung, 50 % Saldo vor Versand. Flexible Bedingungen für langfristige Produktionsbeziehungen.
Kannst du eine NDA unterschreiben?

Ja – Standard für Kunden mit IP- oder Designvertraulichkeitsanforderungen.
Was, wenn ich keine vollständigen Zeichnungen habe?

Wir bieten Reverse Engineering und ODM-Support an. Stellen Sie eine physische Probe, Fotos oder wichtige Maße bereit – unsere Ingenieure erstellen vor Produktionsbeginn eine fertigbare Zeichnung für Ihre Genehmigung.
