Fahrradsitz-Aufhängungsverbindung – ODM-Anpassung und -Entwicklung

Produkttyp	Federungsgestänge für Fahrradsitze im Freien
Zielbranche	Outdoor-Sport
Kernprozess	Fünf-Achsen-CNC-Präzisionsbearbeitung
Primärmaterialien	Aluminium 6061, Kohlefaser
Entwicklungsmodell	Vollständige ODM-Anpassung
Oberflächenbehandlung	Schwarzes Harteloxieren + selektives Polieren
Warum sollten Sie sich für uns entscheiden?	Außergewöhnliches Preis-Leistungs-Verhältnis, Bearbeitungsmöglichkeiten im Mikrometerbereich und bewährte ODM-Expertise
Endgültiges Ergebnis	Erfolgreiche Herstellung einer leichten, hochfesten und hochpräzisen Baugruppe für eine langfristige Massenproduktion

Projekthintergrund

Der Kunde ist ein erfahrener Fahrer und Produktliebhaber. Durch jahrelange Erfahrung beim Fahren auf Rennstrecken und Bergpfaden entwickelte er ein ausgeprägtes Gespür für die Nuancen von Federungssystemen. Daher forderte er höhere Standards als die Industrienorm für die Sitzaufhängungsverbindung – extreme Festigkeit, Montagepräzision im Mikrometerbereich und unverwechselbare Ästhetik – um den Handhabungsanforderungen von Outdoor-Enthusiasten und professionellen Fahrern, die sich in komplexem Gelände zurechtfinden, gerecht zu werden.

Obwohl er eine klare Vorstellung von dem Fahrerlebnis hatte, das er sich wünschte, fehlten ihm die Fähigkeiten, diese Erfahrung in Strukturdesign und Präzisionsfertigung umzusetzen. Seine früheren Lieferanten versäumten es, realisierbare strukturelle Lösungen zu liefern, die seinen Leistungsanforderungen entsprachen, sodass das Projekt immer wieder in der Entwurfsphase stecken blieb.

Nach mehreren Rückschlägen kam er auf uns zu und hoffte, die ODM-Dienste von Keywin nutzen zu können, um seine Skizzen und Konzepte in eine wirklich fahrbare, testbare und massenproduzierbare Sitzaufhängungsverbindung umzuwandeln.

Kernwert der ODM-Dienste: Unterstützung der gesamten Kette vom Design bis zur Massenproduktion

Um die Fahrradanforderungen der Kunden in quantifizierbare, herstellbare Strukturlösungen umzusetzen, konzentrierte sich dieses Projekt während der Forschungs- und Entwicklungsphase auf die Ausgewogenheit von Festigkeit, Präzision, Leichtbauweise und Ästhetik. Nachdem wir die Nutzungsszenarien und Leistungsziele gründlich verstanden hatten, haben wir offiziell den ODM-Entwicklungsprozess für die Sitzaufhängungsverbindung eingeleitet.

Produktdesign und -anforderungen Aufschlüsselung

Um den Leistungsanforderungen des Kunden unter extremen Fahrbedingungen gerecht zu werden, haben wir zunächst die Betriebsumgebung und die wichtigsten Leistungskennzahlen der Sitzaufhängungsverbindung dekonstruiert. Mountainbikes arbeiten unter hochfrequenten Vibrations- und Stoßbedingungen und stellen strenge Anforderungen an die ultimative Festigkeit des Gestänges, die Ermüdungszuverlässigkeit, Gewichtsreduzierungsziele und Montagetoleranzen von ≤ 0,005 mm. Diese Kennzahlen gaben eine klare Richtung für das Strukturdesign und die Materialauswahl vor.
Strukturdesign

Basierend auf den definierten Leistungsanforderungen führte das Ingenieurteam einen umfassenden Strukturentwurfsprozess durch. Durch kinematische Analyse und Spannungssimulation haben wir eine innovative Verbindungsstruktur mit Leichtbaukonstruktionen wie ausgehöhlten Versteifungen und einer integrierten Montagebasis entwickelt. Dieser Ansatz sorgt für eine hohe Festigkeit, verteilt die Spannung effektiv und reduziert das Ermüdungsrisiko. Um den Festigkeits- und Stabilitätsanforderungen gerecht zu werden, haben wir in der Entwurfsphase die hochfeste Aluminiumlegierung 6061, die Aluminiumlegierung 7075 in Luft- und Raumfahrtqualität und Kohlefaser für die Primärstruktur ausgewählt. Vor der Bearbeitung wurden die Rohmaterialien einer Zusammensetzungs- und Leistungsprüfung unterzogen, um die Einhaltung internationaler Standards wie ISO und ASTM sicherzustellen und eine zuverlässige Grundlage für die anschließende Präzisionsfertigung zu schaffen.

Prototypentwicklung und -validierung

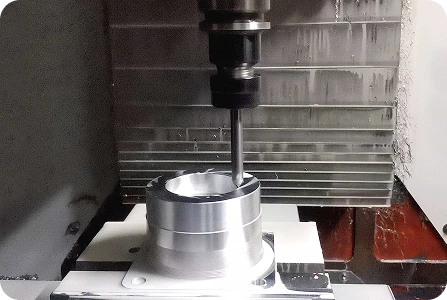

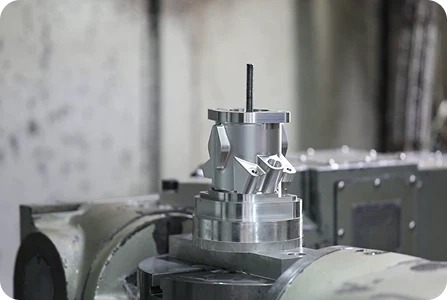

Nach der Bestätigung des strukturellen Designs begannen wir mit der Herstellung der ersten Prototypenserie. Mithilfe einer Fünf-Achsen-CNC-Bearbeitung mit ultrafeinkörnigen Hartmetallwerkzeugen haben wir eine 7075-Aluminiumlegierung verarbeitet und dabei die kritischen Passflächentoleranzen streng auf ±0,005 mm (CMM-gemessene Abweichung ≤0,002 mm) kontrolliert.

Nach der Fertigstellung des Prototyps führten wir mit dem Kunden einen zweistufigen Validierungsprozess durch: Aufprall- und Ermüdungstests im Labor, gefolgt von Langstreckenfahrttests auf echtem Berggelände durch professionelle Radfahrer. Basierend auf dem Feedback haben wir lokale Fasen und Montagedetails verfeinert und so die Herstellbarkeit und Stabilität der Serienversion weiter optimiert.
Massenproduktion und Qualitätskontrolle

Während der Massenproduktion haben wir einen speziellen ODM-Produktionsprozess etabliert, der den gesamten Arbeitsablauf abdeckt – von der Materialvorverarbeitung über die 5-Achsen-CNC-Bearbeitung und das automatisierte Entgraten bis hin zur Eloxierung, Endkontrolle und Verpackung. Die Produktionslinie ist mit zwei Koordinatenmessgeräten (KMGs) für Inline-Stichprobenprüfungen ausgestattet (1 geprüfte Einheit pro 20 produzierte Einheiten), um konsistente Schlüsselabmessungen während der gesamten Massenproduktion sicherzustellen.

Wir haben ein abgestuftes Qualitätsmanagementsystem eingeführt: FAI (First Article Inspection) → IPQC (In-Process Quality Control) → OQC (Outgoing Quality Control). Dieses System ermöglicht eine vollständige Prozesskontrolle über Materialien, Abmessungen, Korrosionsbeständigkeit und andere kritische Punkte. Letztendlich stabilisierte sich die Massenproduktionsausbeute bei über 98 % und erfüllte damit die Anforderungen des Kunden an eine konkurrenzfähige Haltbarkeit.

Endgültige Erfolge

Die endgültig gelieferte Sitzaufhängungsverbindung sorgt für ein optimales Gleichgewicht zwischen Gewicht, Festigkeit und Präzision im Mikrometerbereich und liefert eine konstante und zuverlässige Leistung über mehrere Runden strenger Fahrradtests in der Praxis. Das Kundenfeedback hebt eine reibungslosere Montage, ein reaktionsschnelleres Handling und eine nahtlose visuelle Integration in das gesamte Fahrraddesign hervor.

Dieses Aufhängungsglied wird bei Keywin seit über einem Jahrzehnt kontinuierlich in Massenproduktion hergestellt. Es hat sich im langfristigen Markteinsatz als außergewöhnliche Zuverlässigkeit erwiesen und ist zu einer der zentralen Strukturkomponenten im High-End-Fahrradsortiment des Kunden geworden.

Fahrradsitz-Aufhängungsverbindung – ODM-Anpassung und -Entwicklung

Kundennutzen und Feedback

„Die 0,005-mm-Präzision und die strukturelle Leistung der 6061-Aluminiumlegierung haben das seit langem bestehende Problem der Stoßdämpferkompatibilität in unseren High-End-Modellen vollständig gelöst – professionelle Fahrer berichten von ‚kein Spiel bei der Einstellung und einem deutlich besseren Handling im Vergleich zu Mitbewerbern‘.“

Noch wichtiger ist, dass das Engagement und die Geduld von Keywin während des gesamten Projekts die eines typischen Lieferanten bei weitem übertrafen. Vom ersten Entwurf bis zum fahrbaren Prototyp dauerte es nur 45 Tage und entsprach damit unserem schnellen Validierungszeitraum. Während der ein- bis dreijährigen Anlaufphase von der Prüfung kleiner Chargen bis zur vollständigen Produktion lieferte Keywin durchgängig hohe Stabilität und technischen Support und begleitete uns durch mehrere Runden der Materialvalidierung, strukturellen Iterationen und Prozessoptimierung.“

F&E-Leiter, Premium-Fahrradmarke

Zusammenfassung des ODM-Servicefalls

Dieser Fall veranschaulicht die ODM-Fähigkeiten von Keywin für High-End-Fahrradstrukturkomponenten durch präzise Materialauswahl der 6061-Aluminiumlegierung und Bearbeitungskontrolle im Mikrometerbereich bei ±0,005 mm. Von der Anforderungsanalyse, dem Strukturdesign und der Prototypenvalidierung bis hin zu Prozessdurchbrüchen und der Qualitätskontrolle in der Massenproduktion haben wir nicht nur eine Sitzaufhängungsverbindung geliefert, die die Leistungsstandards mit einer Präzision erfüllte, die die Erwartungen übertraf, sondern auch eine wiederverwendbare End-to-End-Lösung vom „Konzept bis zur Produktion“.
